Состав проекта

Состав эскизного проекта (АЭ):


Архитектурное решение (АР)

  1. Общие данные, технико-экономические показатели;
  2. Пояснительная записка;
  3. Поэтажные планы;

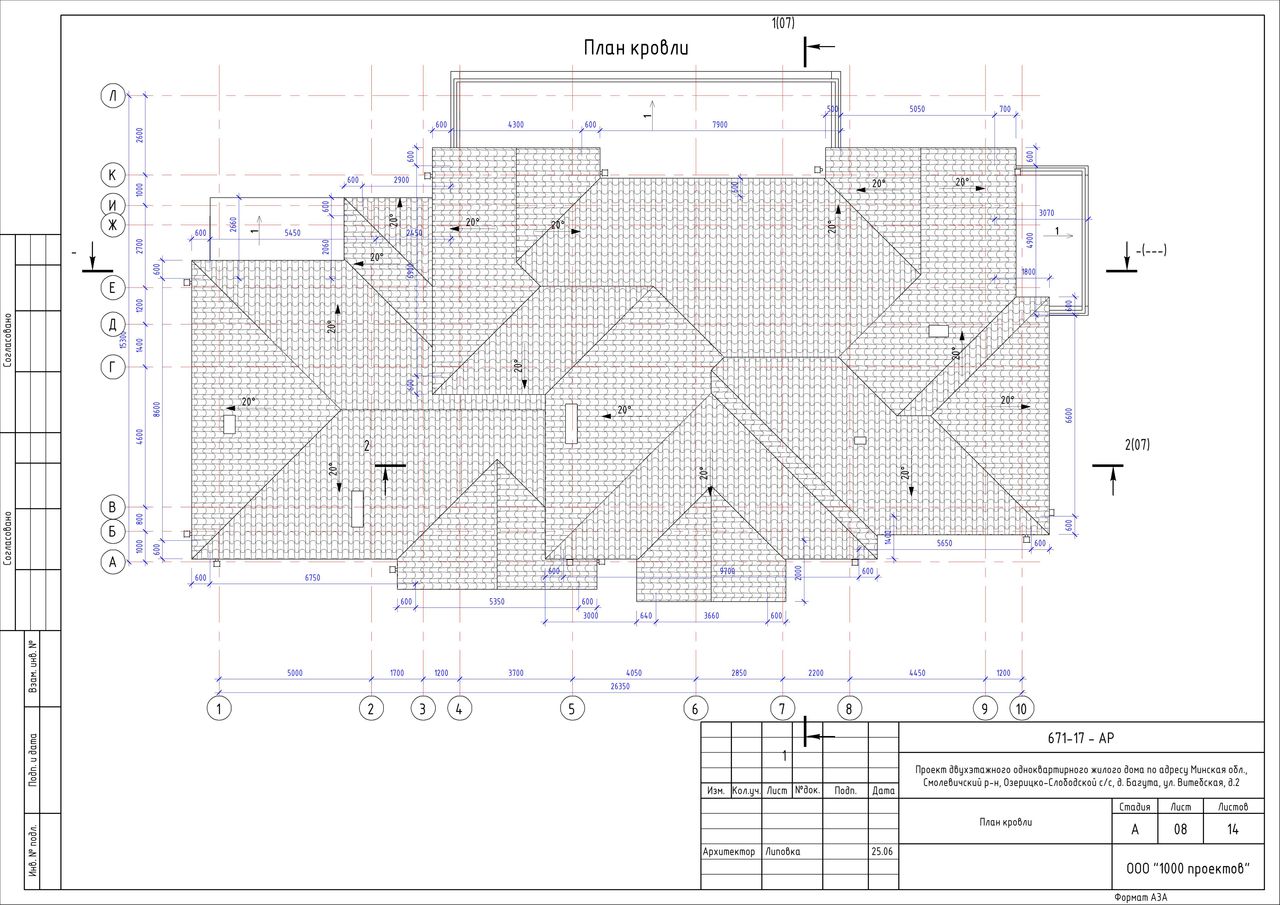

  4. План кровли;
  5. Фасады в осях, цветовое решение фасадов;
  6. Поперечный и продольный разрезы;
  7. Схема привязки дома к участку;
  8. 3Д виды.

Комплект чертежей Эскизного решения не является основанием для строительства дома. ЭСКИЗНЫЙ ПРОЕКТ необходим для получения разрешения на строительные работы в местных органах архитектуры, а также в дальнейшем для разработки РАБОЧЕГО И ИНЖЕНЕРНОГО ПРОЕКТОВ, по чертежам которых непосредственно и осуществляется строительство дома!

* Альбом можно листать за уголок страницы и увеличивать


Строительный проект (С):


Архитектурно-строительное решение (АС)

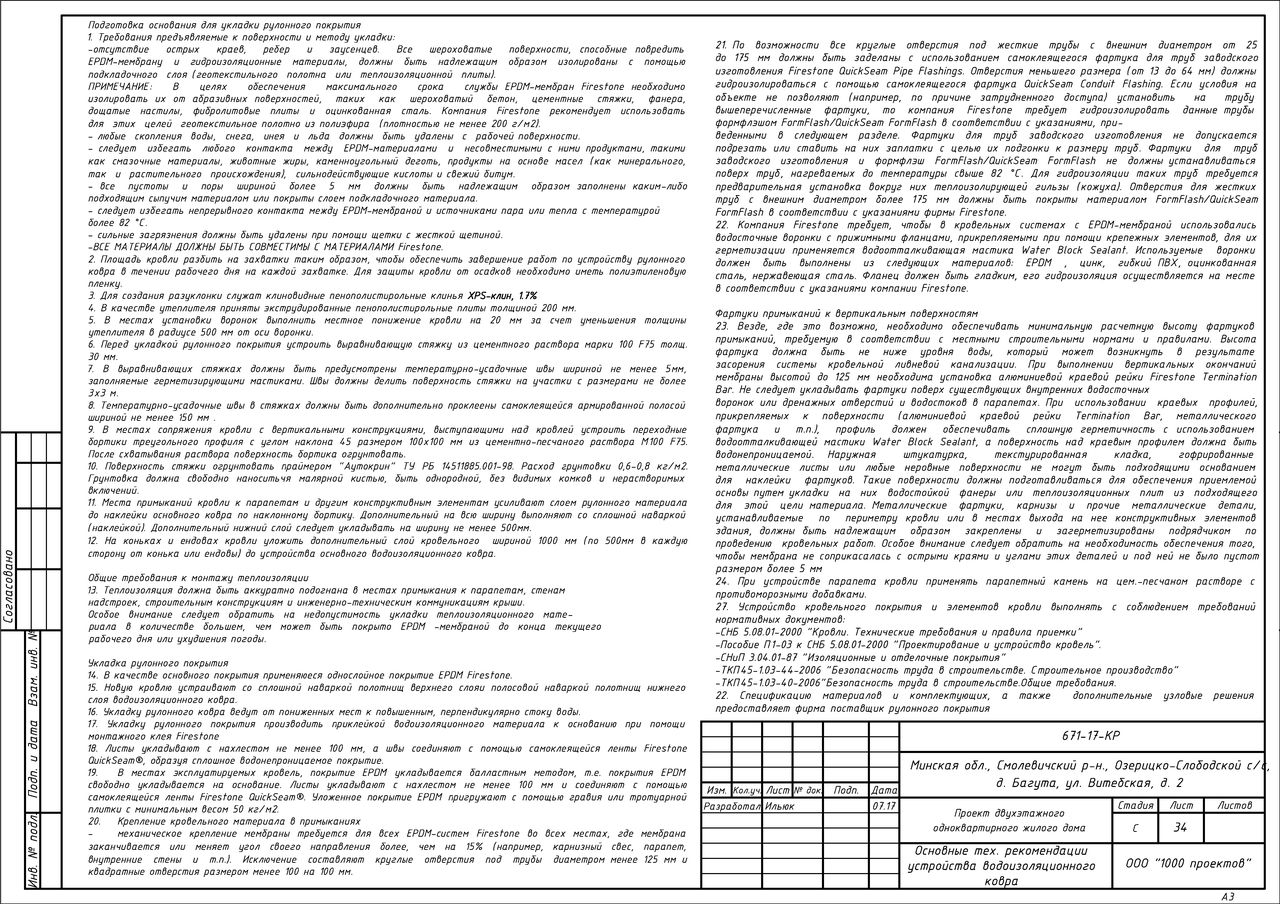

  1. Общие данные, технические указания и рекомендации по выполнению строительно-монтажных работ;
  2. Планы и сечения фундаментов, спецификации;
  3. Схема расположения крылец входа;
  4. Планы перемычек, ведомости перемычек;
  5. Планы расположения элементов перекрытий;
  6. Планы расположения элементов крыши. План стропил. Спецификации;
  7. Кладочные планы. Спецификация по стеновым материалам, расход кладочных материалов;

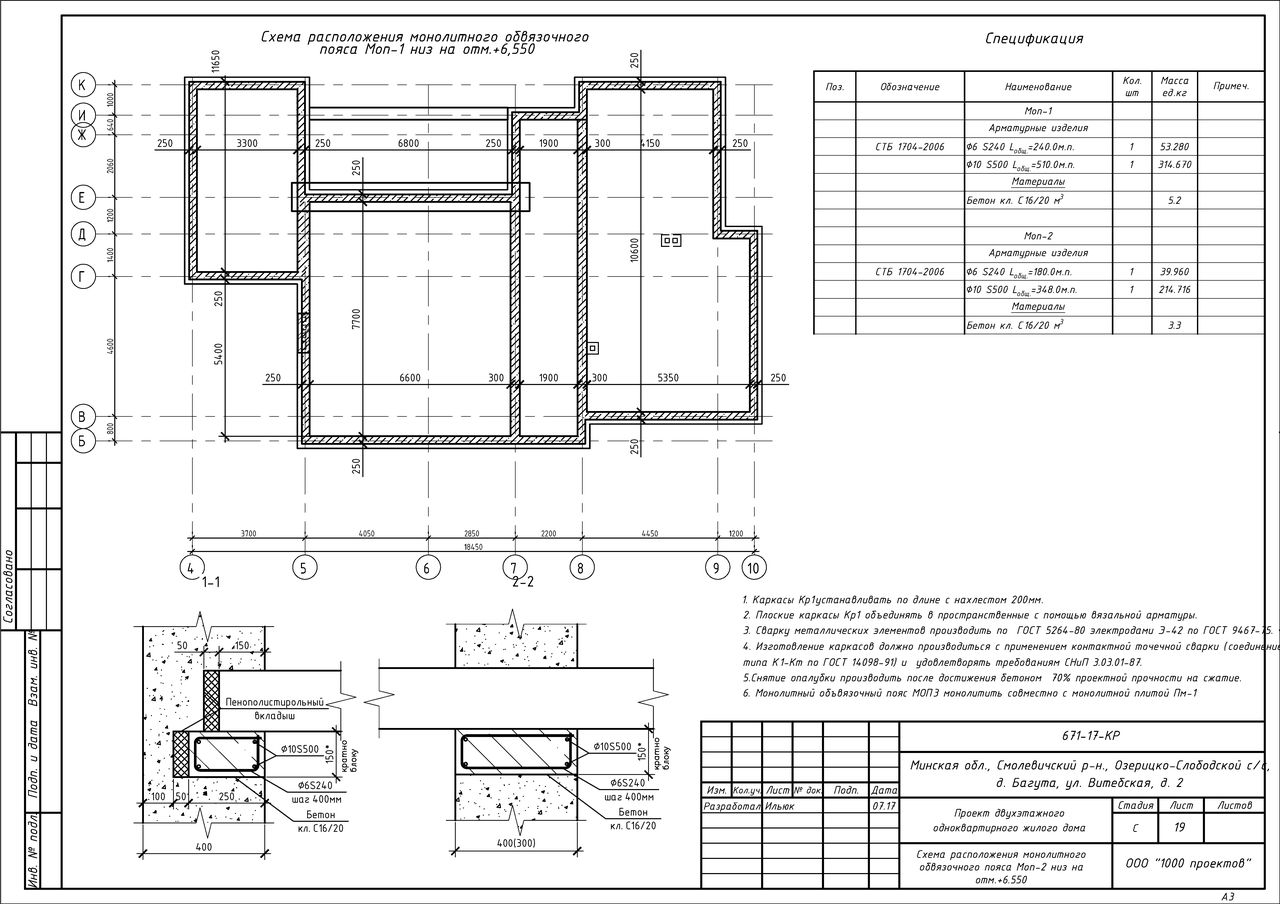

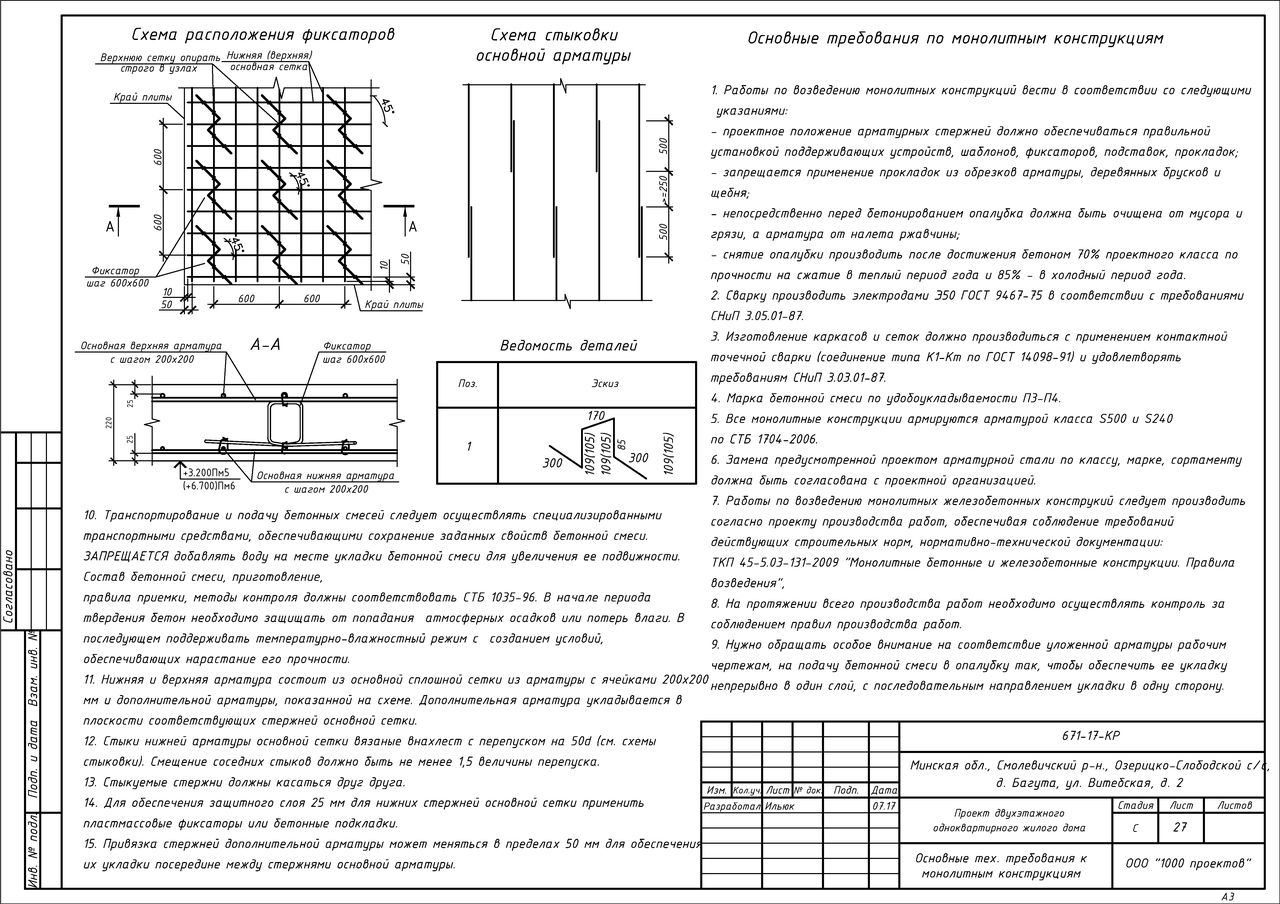

  8. Схемы устройства конструктивных элементов, требующих детального изображения (монолитный пояс, монолитные участки);
  9. Чертежи узлов и деталей по всем конструктивным элементам;
  10. Спецификации заполнения оконных и дверных проемов;

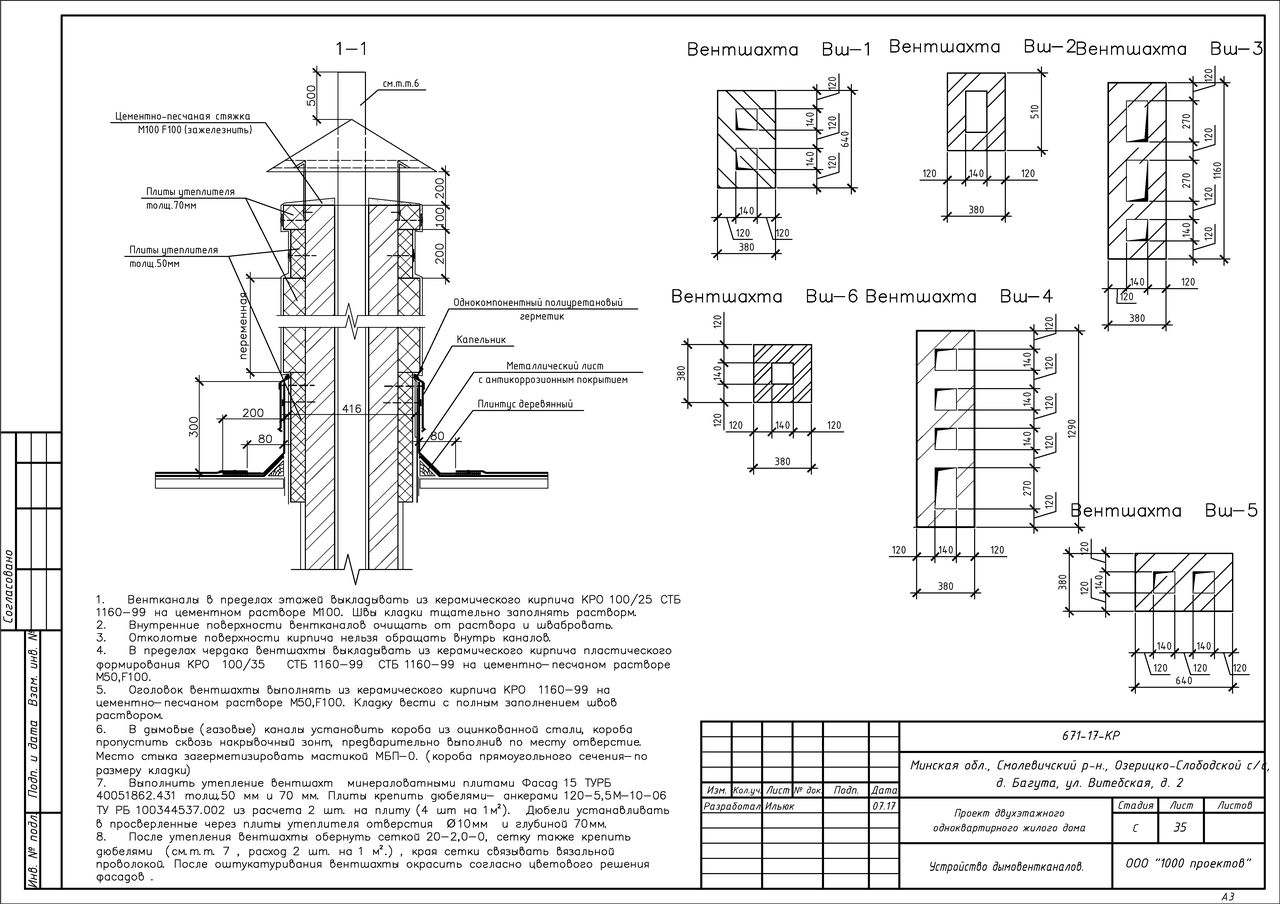

  11. Дымовентиляционные каналы;
  12. Водосточная система.

* Альбом можно листать за уголок страницы и увеличивать



Инженерные решения:


«Отопление и вентиляция» ОВ, «Тепломеханическое решение» ТМ

  1. Общие данные и указания по отоплению и вентиляции;
  2. Поэтажные планы со схемами отопления и вентиляции;
  3. Аксонометрия схемы системы отопления;
  4. Спецификации оборудования, изделий и материалов;
  5. Пояснительная записка к Тепломеханическому решению (ТМ);
  6. Общие указания к ТМ;
  7. Планы с расстановкой оборудования, схема тепловая;
  8. Спецификации оборудования, изделий и материалов к ТМ.

* Альбом можно листать за уголок страницы и увеличивать


«Водоснабжение и канализация» ВК

  1. Общие данные;

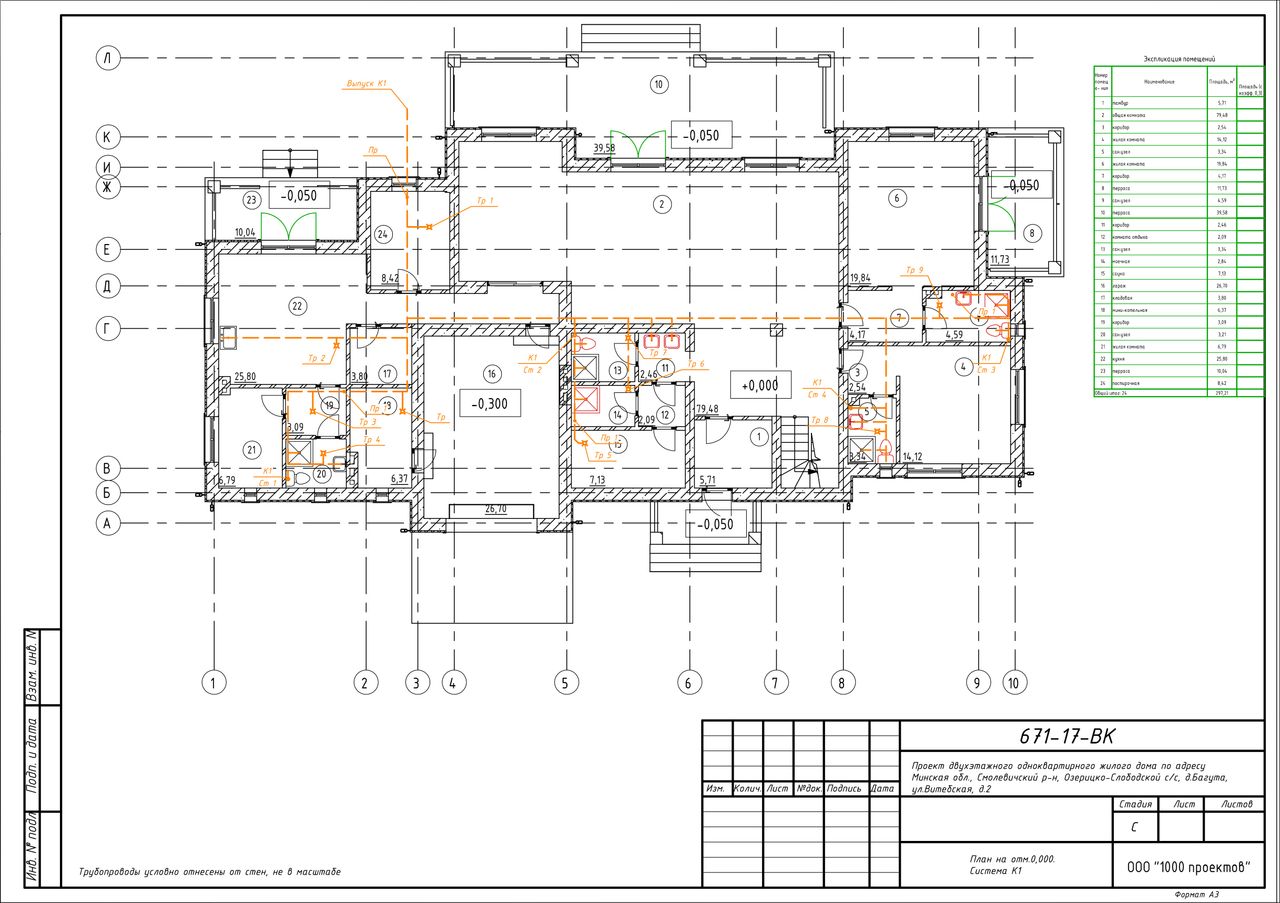

  2. Поэтажные планы с системой хозяйственно-питьевого водопровода, системой подающего трубопровода горячей воды, системой бытовой канализации;
  3. Узлы уплотнения трубопроводов, проходящих через строительные конструкции;
  4. Схема счетчика воды;

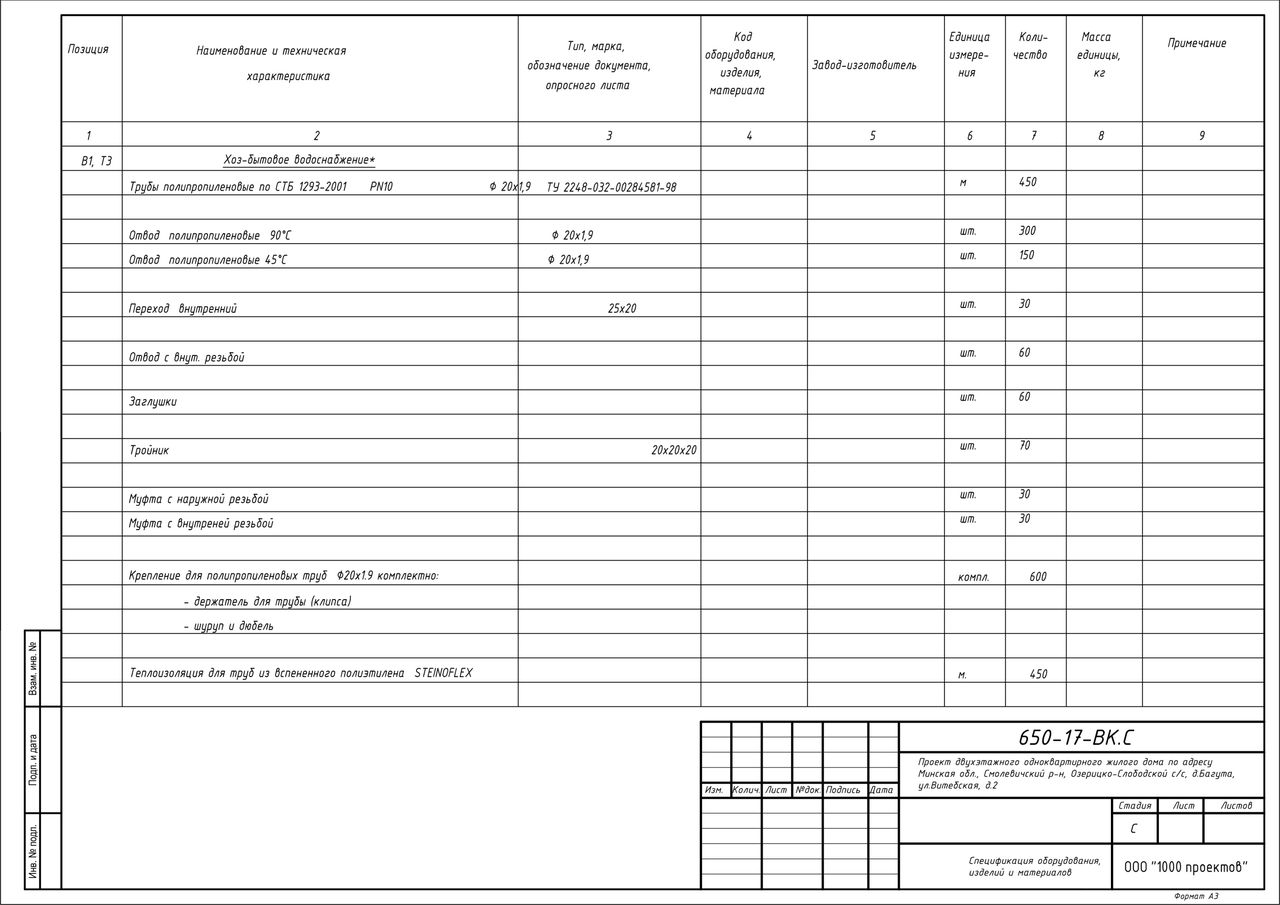

  5. Спецификации оборудования.

* Альбом можно листать за уголок страницы и увеличивать


«Электрооборудование» ЭМО

  1. Общие данные;

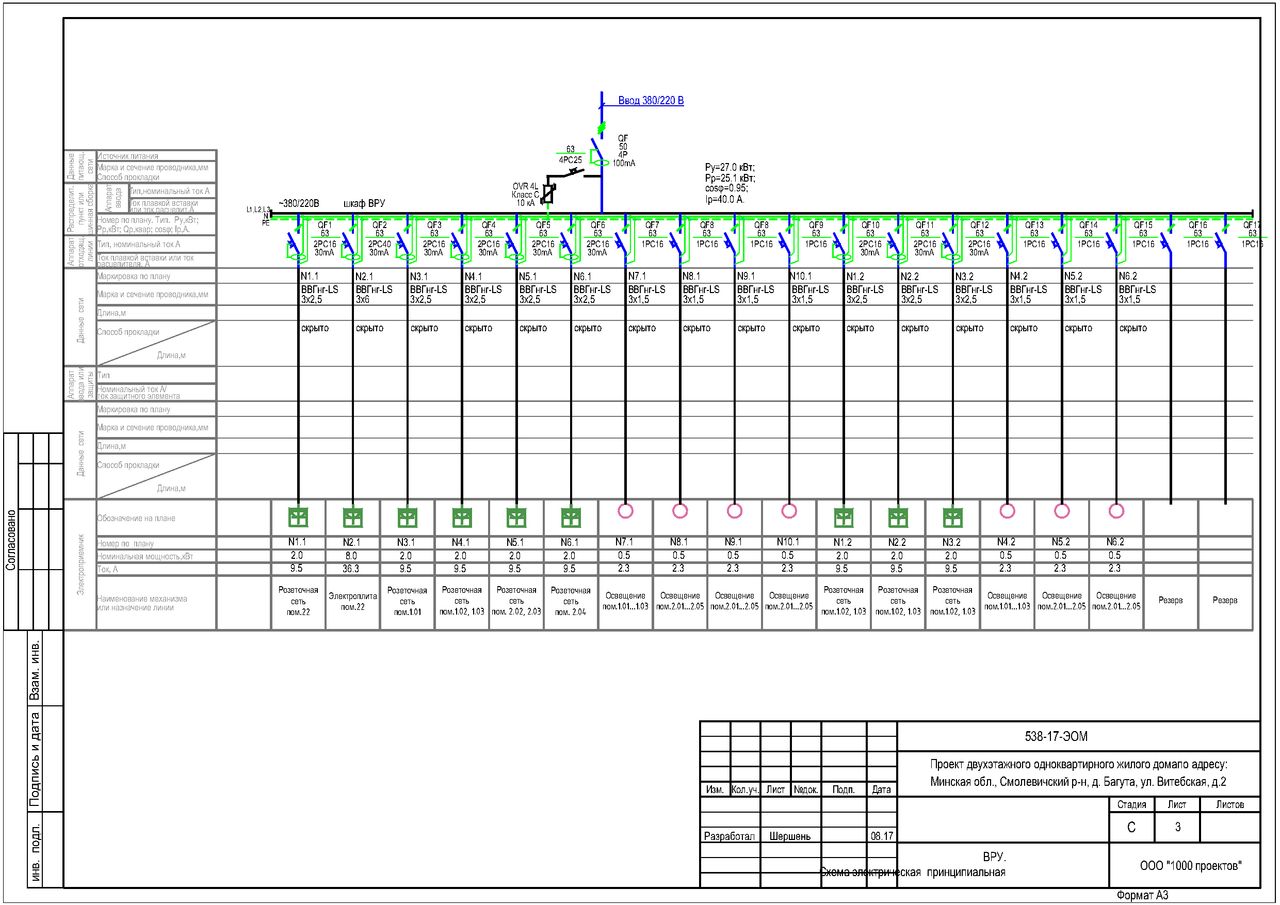

  2. Схема электрическая принципиальная ЩРН;
  3. Поэтажные планы розеточных сетей;
  4. Поэтажные планы электроосвещения;
  5. Развернутая схема системы уравнивания потенциалов жилого дома.

* Альбом можно листать за уголок страницы и увеличивать
